Buttweld vs socket hegesztési szerelvények: Kiválasztási kritériumok

A tompahegesztésű idomok ferde{0}végszerelvényei a cső élével-a-élre hegesztettek, így állandó, sima-áramlási csatlakozást hoznak létre, amely ideális nagy-nyomású és magas{5}}hőmérsékletű rendszerekhez (600 osztály felett, NPS 2+). Az aljzathegesztési idomoknak van egy aljzata (mélyedése), amely befogadja a csövet, és csak a külső oldalon van szükség sarokvarratra, így gyorsabban telepíthetők, és ideálisak kis-átmérőjű csővezetékekhez (NPS 2 és kisebb) és közepes{11}}nyomású szolgáltatáshoz. A kiválasztás öt kulcsfontosságú tényezőtől függ: csőméret, nyomásosztály, folyadékszolgáltatás, ellenőrzési követelmények és költség.

A csőszerelvények összekötik, átirányítják vagy lezárják a csőszakaszokat. A két legelterjedtebb állandó csatlakozási mód a tompahegesztés (BW) és az aljzathegesztés (SW). A nem megfelelő idomtípus kiválasztása szivárgáshoz, hegesztési hibákhoz, idő előtti korrózióhoz vagy szükségtelen költségekhez vezethet. Ez a cikk átfogó, adatközpontú-összehasonlítást nyújt, amely segít a mérnököknek, a beszerzési csapatoknak és a projektmenedzsereknek minden alkalommal a megfelelő választásban.

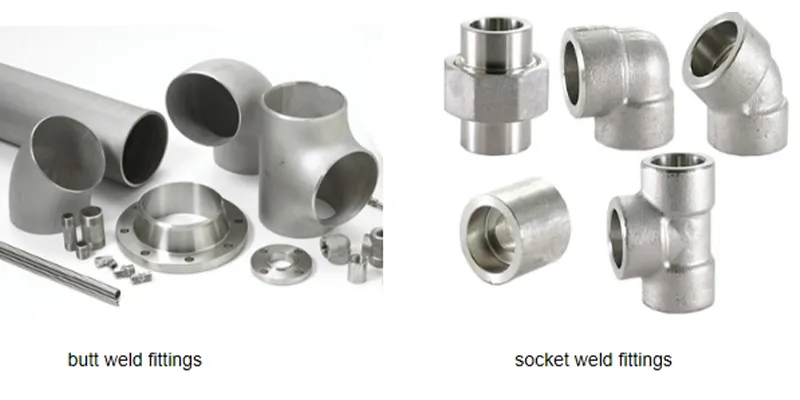

Mik azok a tompahegesztési és aljzathegesztési szerelvények?

Buttweld Fittings (BW)

A tompahegesztésű idom ferde végei közvetlenül illeszkednek a cső ferde végeihez. A csövet és az idomot a perem-szélig-a teljes-behatoló hornyos hegesztéssel egymáshoz hegesztik. Ez olyan csatlakozást hoz létre, ahol a cső és az idom belső átmérője (ID) lényegében megegyezik, ami sima, megszakítás nélküli áramlási utat eredményez.

Hogyan működik a Buttweld:Cső ferde + Illesztő kúp=Horonyhegesztés (teljes áthatolás). A hegesztési fém kitölti a két ferde felület közötti V-hornyot, és olyan kötést hoz létre, amely ugyanolyan erős, mint az alapcső. A belső felület sima, nincsenek hasadékok, vállak vagy hézagok.

A gyakori tompahegesztett szerelvénytípusok a következők:

• Könyökök: 45 fok és 90 fok (hosszú sugár LR és rövid sugár SR)
• Pólók: Egyenes pólók és szűkítő pólók
• Szűkítők: Koncentrikus és excentrikus
• Kupak: Csővégek lezárása
• Csonkvégek: Átlapos{0}}peremrendszerekhez

Dugós hegesztési szerelvények (SW)

Az aljzathegesztési idomnak van egy süllyesztett aljzata (gallér), amelybe a csövet behelyezik. A cső az aljzat belsejében a vállhoz ül, és sarokvarrat van felhordva az aljzat{1}} csőcsatlakozása körül. A hegesztéssel ellentétben a varrat nem hatol át a csőfalon; ez egyetlen sarokvarrat a külső oldalon.

Hogyan működik a dugós hegesztés:A csövet be kell helyezni a dugaszolóaljzatba (mélység=csőátmérő kb.), majd sarokvarrat alkalmazása a külső oldalon. A belső váll egy kis rést (0,5-1,5 mm-es tágulási rést) hoz létre, amely alkalmazkodik a hőtáguláshoz, de képes megfogni a folyadékokat.

Az elterjedt dugós hegesztési idomok a következők:

• Hüvelyhegesztési könyökök: 45 fok és 90 fok
• Dugós varrat pólók: Egyenes és szűkítő
• Hüvelyhegesztési csatlakozók: Teljes és fél tengelykapcsolók
• Dugós hegesztési sapkák
• Dugós varrat kereszt- és oldalsó (45 fokos) szerelvények

Buttweld=ferde végek, teljes-behatoló horonyhegesztés, sima belső áramlás, minden mérethez és nagy nyomáshoz alkalmas. Hüvelyhegesztés=süllyesztett aljzat, csak külső sarokvarrat, belső váll és rés, alkalmas kis furatokhoz (NPS 2 és kisebb) és közepes nyomáshoz.

Buttweld vs Socket Weld: Átfogó összehasonlítás

1. táblázat: A tompahegesztési és dugaszolós hegesztési szerelvények átfogó egymás-oldalról-összehasonlítása. Forrás: ASME B31.3-2022, ASME B16.9-2023, ASME B16.11-2022, ASME IX.

Nyomás- és hőmérsékletértékek

Nyomásosztály összehasonlítás

Mind a tompahegesztési, mind a tompahegesztési idomok nyomásosztály szerint vannak besorolva (más néven nyomási -hőmérsékleti osztály). Az alkalmazható tartományok azonban jelentősen eltérnek. A tompahegesztett szerelvények öröklik annak a csőnek a nyomásértékét, amelyhez csatlakoznak (mivel a csatlakozás olyan erős, mint a cső). Az aljzathegesztési idomok besorolása az ASME B16.11 szerint történik, amely 2000, 3000 és 6000 nyomásosztályt határoz meg a kovácsolt szerelvényekre.

2. táblázat: Nyomásosztály Alkalmazhatóság tompahegesztési és dugós varratú szerelvényekhez. Forrás: ASME B16.9-2023, ASME B16.11-2022, ASME B31.3-2022 326.1. táblázat.

Nyomás{0}}hőmérséklet-besorolás ötvözet szerint

Az alábbi táblázat mutatja a megengedett legnagyobb üzemi nyomást (MAWP) 200 °C-on (392 °F) a szokásos rozsdamentes acélból és nikkelötvözetből készült csövek esetében, összehasonlítva a tompavarratokat és a dugós varratokat:

3. táblázat: MAWP-összehasonlítás 200C-on, Class 300 (BW) vs Class 3000 (SW), NPS 2. Forrás: ASME B31.3-2022 A. függelék, ASME B16.11-2022 2. táblázat, ASTM A312/A2728 specifikációk. Megjegyzés: Az értékek hozzávetőlegesek; A tényleges névértékek a falvastagság ütemtervétől függenek. A BW előnye nő a nagyobb szilárdságú ötvözetek (duplex, nikkel, titán) esetén.

Legfontosabb észrevétel: A tompahegesztési kötések jobban megőrzik a nagy -teljesítményű ötvözetek (duplex, nikkel, titán) teljes szilárdságát, mint a hüvelyes hegesztési kötések. A BW szilárdsági előnye az SW-vel szemben az ötvözet szilárdságának növekedésével nő.

Méretekkel kapcsolatos megfontolások: Mikor határozza meg a méret a választást?

ASME B31.3 Útmutató

Az ASME B31.3 (Process Piping) egyértelmű útmutatást ad a szerelvények csőméret szerinti kiválasztásához:

4. táblázat: Csőméret és idomtípus kiválasztása ASME B31.3-2022 szerint. Forrás: ASME B31.3-2022, para. 305.1 and 308.1; ASME B16.11-2022 hatálya.

Miért előnyös a dugós hegesztés kis furatokhoz?

Kis{0}}átmérőjű csővezetékeknél (NPS 2 és kisebb) általában a dugós varratokat részesítik előnyben a következő gyakorlati okokból:

Nincs szükség ferde levágásra: A csövet egyszerűen négyzetre vágják,{0}}és behelyezik a foglalatba, így nincs szükség a ferde hegesztéshez.

Önbeállítás-: A dugaszolóaljzat a helyén tartja a csövet hegesztés közben, így nincs szükség a precíz igazításra (illesztésre-).

Gyorsabb hegesztés: Egyetlen sarokhegesztési menet helyettesíti a több hornyos hegesztési menetet (gyökér, meleg, töltés, kupak).

Alacsonyabb készségigény: A hegesztő varratokat könnyebben tudják helyesen végrehajtani, különösen szűk helyeken.

Gazdaságos: A teljes beépítési költség (illesztés + hegesztési munka + NDE) gyakran alacsonyabb a kis-furatú hüvelyes varratok esetében.

A dugós hegesztési idomok 0,5-1,5 mm-es belső rést hoznak létre a csővég és az aljzat váll között. Ez a rés megfoghatja a pangó folyadékot, ami réskorrózióhoz, mikrobiológiailag befolyásolt korrózióhoz (MIC) vagy feszültségkorróziós repedéshez (SCC) vezethet a korrozív szolgáltatásokban. Az aljzathegesztési idomokat NEM szabad használni zsákutcában vagy stagnáló körülmények között végzett szolgáltatásokban.

Korróziós és folyadékkezelési szempontok

Réskorrózió az aljzathegesztési résnél

A peremhegesztési kötések belső hézaga a legfontosabb korróziós{0}}korlátozás. A rés rést hoz létre, ahol a korrozív folyadék beszorulhat és koncentrálódhat, ami felgyorsult helyi korrózióhoz vezet.

5. táblázat: A réskorróziós kockázat értékelése az aljzathegesztési hézaghoz a szerviz állapota szerint. Forrás: NACE SP0472-2023, API RP 571-2020, ASME B31.3-2022 para. 323.2.

Hatás a nagy{0}}teljesítményű ötvözetekre

A nikkelötvözetek és a duplex rozsdamentes acélok esetében a perselyhegesztési idomok belső hézaga különösen problémás, mivel ezeket az anyagokat gyakran pontosan azokhoz a korrozív környezetekhez választják ki, ahol a repedések a leginkább károsak:

6. táblázat: Az aljzathegesztési hézag hatása a nagy -teljesítményű ötvözetekre. Forrás: Haynes International Corrosion Data, NACE MR0175/ISO 15156, API RP 571-2020.

Válasz:Nikkelötvözetek (Hastelloy, Inconel), szuperduplex és titán esetén: mindig használjon hegesztett idomokat. A perselyhegesztési idomok belső hézaga olyan réseket hoz létre, amelyek koncentrálják a korrozív folyadékokat, megsemmisítve azt a korrózióállóságot, amelyre ezeket a prémium ötvözeteket választották.

Alkalmazandó szabványok és előírások

Méretszabványok illesztése

7. táblázat: Méretszabványok tompahegesztési és dugaszolós varratokhoz. Forrás: ASME Standards, Manufacturers Standardization Society (MSS).

Csővezeték tervezési kódok

8. táblázat: Csővezeték-tervezési kódok és előírásaik a szerelvényválasztáshoz. Forrás: ASME B31 Series (2022-es kiadások), API 5L-2024, NACE MR0175/ISO 15156.

Hegesztési és vizsgálati szabványok

9. táblázat: Hegesztési és vizsgálati szabványok. Forrás: ASME BPVC (2023-as kiadás), ASME B31.3-2022.

Telepítés és költség összehasonlítás

Hegesztési folyamatok összehasonlítása

10. táblázat: Hegesztési folyamatok összehasonlítása tompahegesztési és hüvelyes hegesztési kötéseknél. Forrás: ASME Section IX-2023, AWS D18.1-2020, iparági gyakorlati adatok.

Összes telepítési költség összehasonlítása

A szerelvény beszerelésének teljes költsége magában foglalja magát a szerelvényt, a hegesztési munkát, a fogyóeszközöket, a roncsolásmentes vizsgálatot (NDE) és a szükséges hőkezelést. Az alábbi táblázat reprezentatív költség-összehasonlítást ad a rozsdamentes acél (316L) szerelvényekhez:

11. táblázat: Összes beépítési költség összehasonlítása 316L rozsdamentes acélhoz, NPS 2, 90 fokos könyök (2025-2026-os amerikai Öböl-parti árak). Forrás: RS Means 2025, iparági beszerzési adatok, vállalkozói becslések. Megjegyzés: A költségek hozzávetőlegesek, és régiónként, projektméretenként és vállalkozónként változnak.

Kulcsfontosságú betekintés a költségekbe: Az aljzathegesztési szerelvények egységenként drágábbak (kovácsolt vagy kovácsolt), de a teljes beépítési költség 30-50%-kal alacsonyabb az NPS 2 és az alatti változatok esetén a drámaian csökkentett hegesztési és NDE költségek miatt. Az NPS 3 és újabb verziók esetén azonban a tompahegesztés gazdaságosabbá válik, mivel a hüvelyes hegesztési idomok nem szabványosak az NPS 4 felett.

Válasz:NPS 2 és az alatti változatok esetén: a dugós varrat teljes beépítési költsége 30-50%-kal alacsonyabb, mint a tompahegesztésé. NPS 3 és újabb verziókhoz: a tompahegesztés az egyetlen praktikus és gazdaságos lehetőség. A keresztezési pont körülbelül NPS 2-1/2 és NPS 3 között van.

Ellenőrzés és roncsolásmentes{0}}vizsgálat (NDE)

A hegesztés típusa határozza meg a rendelkezésre álló ellenőrzési módszereket, ami kritikus kiválasztási tényező a nagy{0}}integritású csőrendszereknél.

12. táblázat: Az NDE-módszerek és alkalmazhatóságuk tompahegesztési és dugaszolható hegesztési kötésekre. Forrás: ASME B31.3-2022 341.3.2 táblázat, ASME V-2023 szakasz, API 570-2023.

Kritikus megkülönböztetés:A tompahegesztett kötések teljes mértékben megvizsgálhatók volumetrikus NDE-vel (RT vagy UT), biztosítva a kötés integritását. Az aljzathegesztési kötések csak felületi NDE-vel (MT vagy PT) vizsgálhatók, amely nem képes észlelni olyan belső hibákat, mint például a nem teljes olvadás a peremgyökénél vagy a sarokvarraton belüli porozitás. Ez az oka annak, hogy a tompahegesztés kötelező a súlyos ciklikus szervizelés és a nagynyomású, kritikus csővezetékek esetén{2}.

Iparágválasztási esettanulmányok

1. esettanulmány: Petrolkémiai üzem - etilén egység

Projekt: Ethylene Cracking Unit, Közel-Kelet, 2024Alkalmazási terület: 12 000 csőtekercs, 316L és 304H rozsdamentes acél, 300-600 osztály, NPS 1/2-től NPS 24-ig. Döntés: Tömbhegesztés NPS 3 és magasabb verziókhoz; dugós varrat NPS 2-höz és az alattihoz (műszercsatlakozások, lefolyók, szellőzőnyílások). Eredmény: a kötések 78%-a tompahegesztés, 22%-a tompahegesztés. Nulla szivárgás indításkor. Az aljzathegesztés 180 000 USD-t takarított meg a kis{19}}furat telepítési költségén. Az egyik SW lefolyó szerelvény 8 hónap után szivárgott a réskorrózió miatt stagnáló üzemben - BW-re cserélték.

2. esettanulmány: Offshore platform - Seawater Injection

Projekt: Offshore Seawater Injection, Délkelet-Ázsia, 2023Alkalmazási terület: Super Duplex 2507 csővezeték, 600. osztály, NPS 2–NPS 16, 25 °C-os tengervíz. Döntés: 100% tompahegesztés minden mérethez. A klórozott tengervíz réskorróziós veszélye miatt a dugós varrat tilos. Eredmény: Az összes NPS 2 kis{10}}furatú csatlakozáshoz kézi GTAW-val tompahegesztésre van szükség. A telepítési költség 35%-kal magasabb, mint az SW alternatíva, de nulla korróziós hiba a 18 hónapos vizsgálati ablakban. Az SW valószínűleg meghibásodott volna 6-12 hónapon belül.

3. esettanulmány: Gyógyszergyár - nagy-tisztaságú víz

Projekt: Pharmaceutical WFI (Water for Injection) rendszer, Európa, 2025Alkalmazási terület: 316L rozsdamentes acél, egészségügyi -minőségű, NPS 1/2 – NPS 3, Class 150, ASME BPE megfelelőség. Döntés: 100% tompahegesztés orbitális GTAW-val. A BPE szabvány által tiltott dugós varrat (a rés szennyeződésveszélyt okoz). Eredmény: Minden kötés orbitális{10}}hegesztése 100%-os azonosító boreszkópos vizsgálattal. Zéró szennyeződés. Az orbitális BW telepítési ideje 40%-kal csökkent a manuális BW-hez képest. A jogszabályi megfeleléssel indokolt költségprémium.

4. esettanulmány: Finomító - Savanyúgáz szolgáltatás

Projekt: Finomítói savanyúgáz-feldolgozás, Észak-Amerika, 2024Alkalmazási terület: Inconel 625 és C-276 burkolatú csövek, 600-900 osztály, NPS 2–NPS 20, H2S 8% mol. Döntés: 100% tompahegesztés. A 300-as osztály feletti NACE MR0175/ISO 15156 szerinti kritikus szolgáltatáshoz nem engedélyezett a dugós varrat. Eredmény: Minden illesztés 100%-os RT vizsgálva. Két hegesztési javítás szükséges (az RT által észlelt fúzió hiánya). A teljes beépítési költség 60%-kal magasabb, mint a szénacél egyenérték, de megfelel a NACE-nak, és nulla H2S-szivárgás.

Végleges kiválasztási kritériumok: Mikor melyiket használja

13. táblázat: Buttweld vs socket hegesztés döntési mátrix.

Gyakran Ismételt Kérdések

1. kérdés: Használhatók-e a hüvelyes hegesztési idomok nagynyomású{1}} alkalmazásokhoz?

Nem. Az ASME B31.3 gyakorlat szerint a dugós varrat szerelvények 600-as és az alatti osztályba tartoznak. A 900-as és afölötti osztályok esetében a hegesztett szerelvények kötelezőek. A perselyes kötésekben lévő sarokvarrat nem biztosít elegendő szerkezeti integritást a nagynyomású{6}}szolgáltatáshoz.

2. kérdés: Miért van rés a dugós varrat szerelvényeiben?

A 0,5{3}}1,5 mm-es rés a csővég és a foglalat válla között lehetővé teszi a hőtágulást. E rés nélkül a cső melegítés közben keményen a vállhoz érhet, ami túlzott nyomófeszültséget okoz. A rés azonban a folyadékot is felfogja, és elősegíti a réskorróziót, ezért kerüljük az SW-t a korrozív és zsákutcás szolgáltatásban.

3. kérdés: A dugós hegesztési szerelvények röntgenképezhetők (RT)?

Nem. A sarokvarrat geometriája a hüvelyes varratkötéseknél nem teszi lehetővé az értelmes radiográfiás vizsgálatot. Az RT-t teljes-behatoló hornyos varratokhoz (támhegesztéshez) tervezték. A dugós varratokat csak felületi NDE módszerekkel lehet vizsgálni (ferromágnesesnél MT, minden anyagnál PT).

4. kérdés: Mekkora a maximális csőméret az aljzathegesztési idomokhoz?

Az ASME B16.11 szerint a hüvelyes hegesztési idomokat az NPS 4-ig gyártják. Az ASME B31.3 szerint azonban a hüvelyes varrat csak az NPS 2 és az alatti verziók esetén előnyös. Az NPS 3 és újabb verziók esetén a tompahegesztés az általános gyakorlat.

5. kérdés: Elfogadhatók-e az aljzathegesztési idomok savanyú gáz (H2S) szolgáltatáshoz?

Az aljzathegesztési idomok használhatók a H2S szolgáltatásban, ha az anyag NACE MR0175/ISO 15156 tanúsítvánnyal rendelkezik. A kritikus savanyú gázvezetékeknél azonban (600-as és magasabb osztályú) a tompahegesztést részesítjük előnyben, mert lehetővé teszi a teljes térfogatú NDE-t, és kiküszöböli a réskorrózió kockázatát.

6. kérdés: Melyik az erősebb - tompavarrat vagy hüvelyes varrat?

A tompahegesztett kötések olyan erősek, mint az alapcső (teljes{0}}áthatoló varrat). A dugós varratokat korlátozza a sarokvarrat torok vastagsága, amely általában a cső falának 1,0-1,5-szerese. Nagy szilárdságú ötvözetek (duplex, nikkel) esetén a tompahegesztés 100%-ban megőrzi a cső nyomáskapacitását; a dugós varrat csak 80-90%-ot tarthat vissza.

7. kérdés: Keverhetem-e a tompahegesztési és dugaszolós varratokat ugyanazon a vonalon?

Igen. Gyakori gyakorlat, hogy tompahegesztést használnak a fő technológiai vonalakhoz (NPS 3+) és tompahegesztést a kis-furatú leágazásokhoz, lefolyókhoz, szellőzőnyílásokhoz és műszercsatlakozásokhoz (NPS 2 és az alatti). Az ASME B31.3 ezt lehetővé teszi, feltéve, hogy minden egyes csatlakozástípus megfelel a vonatkozó tervezési és vizsgálati követelményeknek.

8. kérdés: Mi a költségkülönbség a tompahegesztés és a dugós varrat között?

NPS 2 és az alatti változatok esetén: a dugós varrat teljes beépítési költsége körülbelül 30-50%-kal alacsonyabb, mint a tompahegesztésé (gyorsabb hegesztés, egyszerűbb NDE). NPS 3 és újabb verziók esetén: a tompahegesztés az egyetlen praktikus lehetőség, és a dugaszolható hegesztési idomok nem állnak rendelkezésre vagy gazdaságosak.
